| 产品特性：固定 | 品牌：耀圣 | 型号：VQ347F |
| 材质：不锈钢 | 连接形式：法兰 | 结构形式：固定球球阀 |
| 3C阀门类别：工业 | 公称通径：700mm | 适用介质：各种高腐蚀化学介质 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：定位器 |
| 用途：调节 |

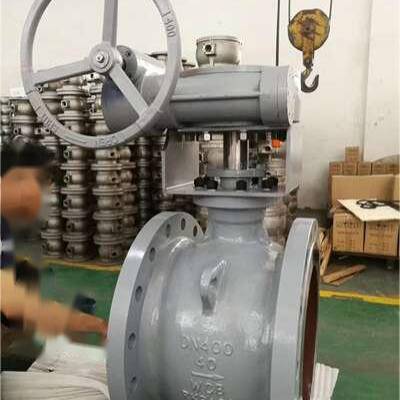

1、大口径V型球阀采用固定球设计，专门为燃气、液化气管道设计的球阀设有防静电、防火装置。相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
2、防静电球阀采用全通径或缩径设计，流通阻力小。经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求。
3、金属硬密封防静电球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质。
4、大口径V型球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
5、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。6、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统**。启闭快启闭时需把球体转动90°,方便而快。
7、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。8、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门**。
三、零件清单
序号 | 名称 | 数量(件) | 材料 |
23 | 双头螺柱Stud | 2 | SS304 |
22 | 六角螺母Hexagon nut | 2 | SS304 |
21 | 填料压盖Packing gland | 1 | WCB、CF8、CF8M、CF3M |
20 | 填料Stuffing | 6 | SS304、SS316 |
19 | 内六角螺钉Hexagon socket screw | 6 | PTFE、柔性石墨 |
18 | 填料箱Stuffing box | 1 | SS304、SS316 |
17 | 执片Shim | 2 | SS304+石墨、PTFE |
16 | 轴套Axle sleeve | 1 | 复合材料Composite material |
15 | 下阀杆Lower shaft | 1 | SS304、SS316 |
14 | 上阀杆Upper shaft | 1 | SS304、SS316 |
13 | ○型圈O-ring | 1 | 氟橡胶Viton |
12 | ○型圈O-ring | 1 | 氟橡胶Viton |
11 | 预紧力弹簧Wayy sprinc | 16 | SS316 |
10 | 阀座Valve seat | 1 | SS304、SS316、SS316L+司太立 |
9 | V型球V-ball | 1 | CF8、CF8M、CF3M+镀硬铬或喷焊司太立 |
8 | 阀体Body | 1 | WCB、CF8、CF8M、CF3M |
7 | 垫片Shim | 1 | SS304+石墨、PTFE |
6 | 轴套Axle sleeve | 1 | 复合材料Composite material |
5 | 底盖Bottom cover | 1 | SS304、SS316 |
4 | 内六角螺钉Hexagon socket screw | 6 | SS304 |
3 | 阀盖Bonnet | 1 | WCB、CF8、CF8M、CF3M |
2 | 双头螺柱Stud | 12 | SS304 |
1 | 六角螺母Hexagon nut | 12 | SS304 |
大口径V型球阀相关型号VQ47、VQ347、VQ41、VQ341，口径范围:DN50≈DN700，压力范围:PN16-PN100 150LB-600LB，温度范围:－20℃≈550℃，传动方式:手动、蜗轮传动、气动、电动，阀体材质:铸钢、不锈钢、锻钢，2205，2507，904L，TI2,TA10,310S等，连接方式:法兰、焊接。V型球阀流量系数表，V型球阀流量特性，V型球阀生产厂家，V型球阀型号，V型球阀标准，V型球阀尺寸对照表，天然气防盗球阀，气动V球阀，天然气球阀，天然气专用阀
